蒸汽流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。該儀表采用差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單**量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。
二、蒸汽流量計工作原理：
渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式
：f = St × V/d 式中:
f 渦街發生頻率 (Hz)
V 旋渦發生體兩側的平均流速(m/s )
St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
三、蒸汽流量計特點與用途：
·無可動部件，長期穩定，結構簡單便于安裝和維護；

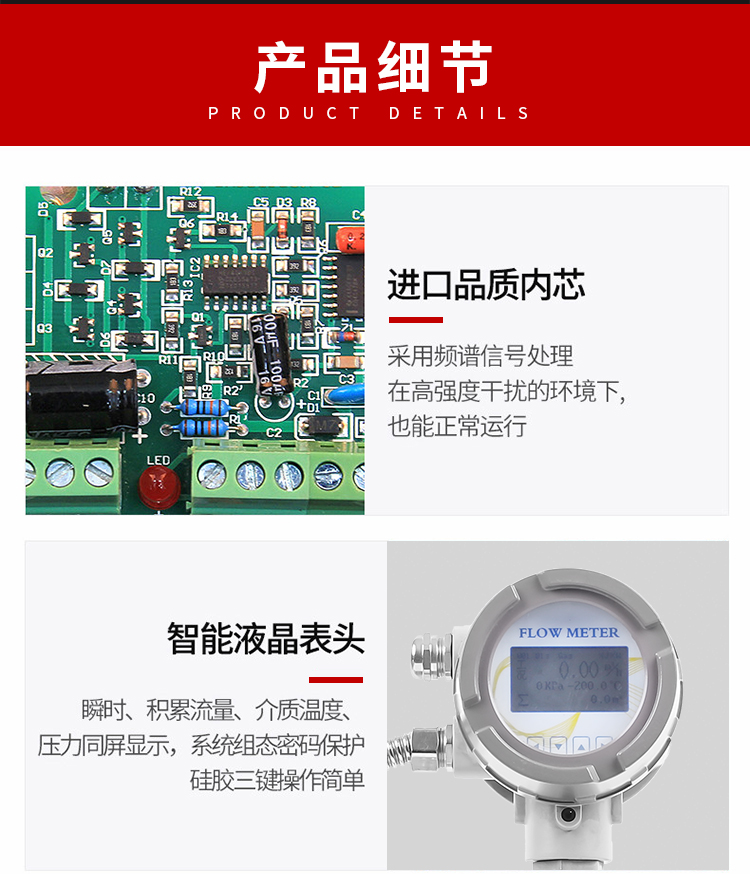

·采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
·采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
·由軟件對儀表系數非線性進行修正，提高測量精度；
·壓力損失小，量程范圍寬；
·采用EEPROM對累積流量進行掉電保護，保護時間大于10年；

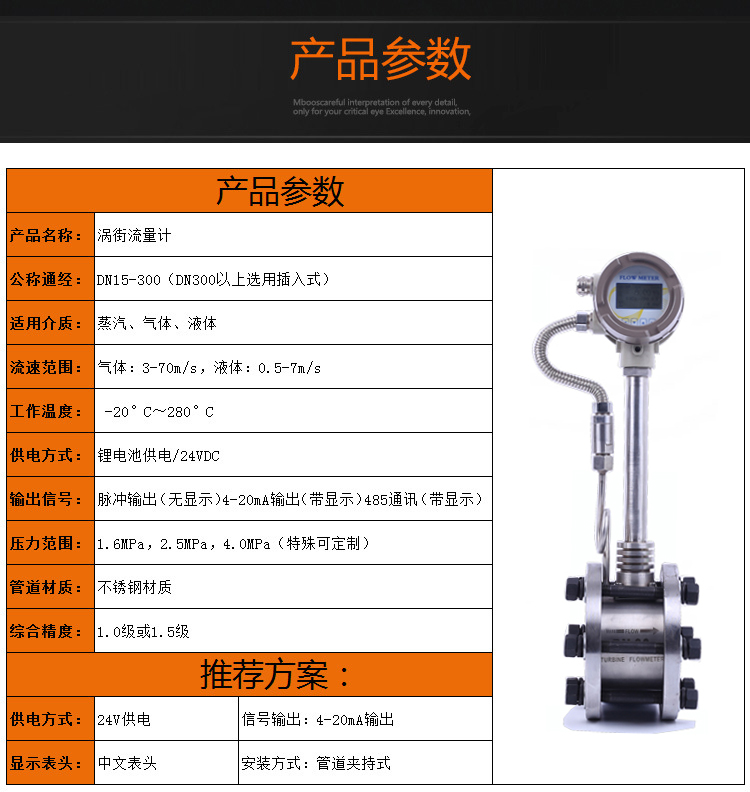

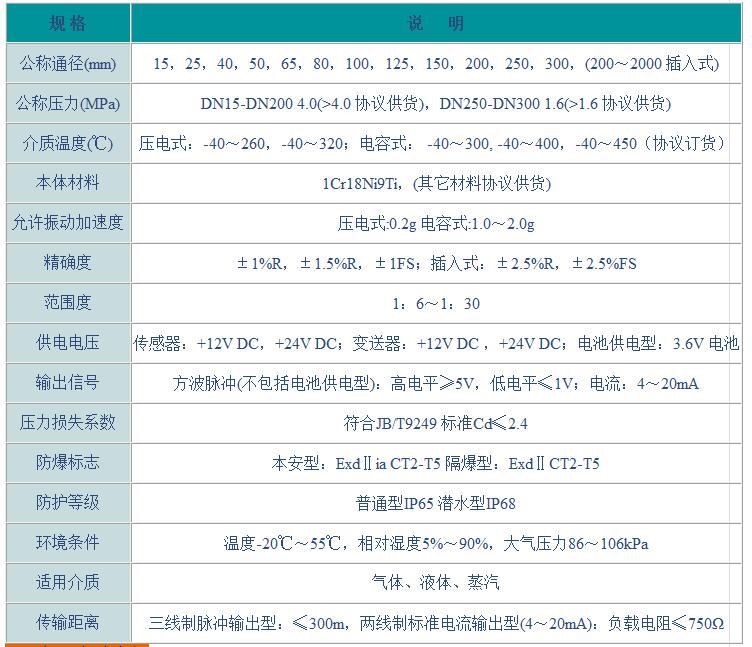

四、蒸汽流量計技術參數：
1、測量介質：蒸汽、氣體、液體。
2、傳感器的感應元件不直接與被測介質接觸，性能穩定、可靠性高。
3、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
4、范圍度寬達10：1~15：1。
5、渦街流量計測量范圍：正常工作范圍，雷諾數為20，000-7，000，000；輸出信號不受液體溫度、壓力、粘度及組份影響。測量可能范圍，雷諾數8，000-7，000，000。
6、精度等級：液體，指示值的±1.0%；氣體，指示值的±1.0%；蒸汽，指示值的±1.5%。
7、輸出信號：a.電壓脈沖 低電平：0-1V；高電平：大于4V；占空比為50%；b.電流4-20mA(三線制)。
8、電源電壓：+12VDC；+24VDC。
9、介質溫度： 普通型a.-40℃～+130℃；b.-10℃～+250℃; 高溫型a.-10℃～+350℃ ；b.-10℃～+380℃;
10、工作壓力：0-2.5Mpa,法蘭夾持連接(注：應用戶要求，可提供其它壓力等級，需定做)。
11、壓力損失：ΔP=ΔP=1.079*10-6*ρ*v2 (式中：ΔP：壓力損失kpa；ρ：被測介質的密度kg/m3;V：被測介質的流速m/s)。
12、殼體材料：碳鋼；不銹鋼(1Cr18Ni9Ti)。

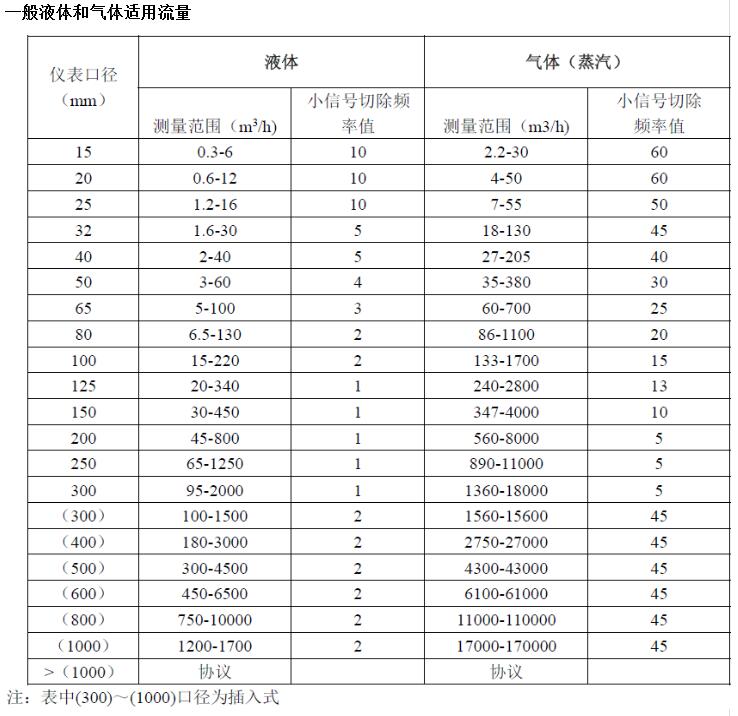

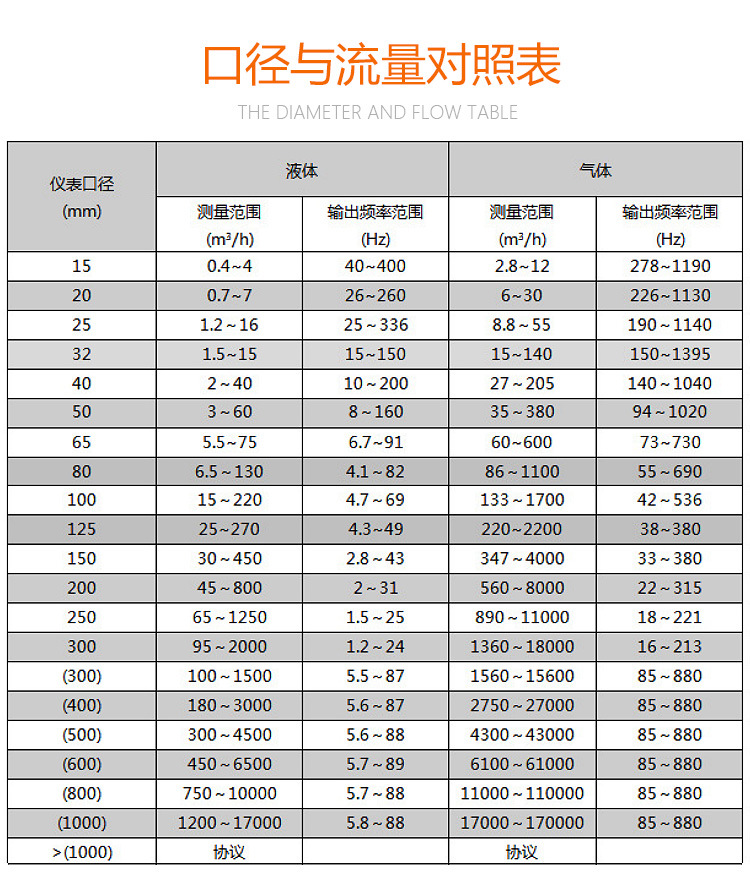

13、規格(管道內徑)20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口徑為插入式)。
14、環境溫度 -25℃～+55℃；濕度≤85%RH。
15、防爆類型：本安型；防爆標志；iaIIcT6。
