天然氣流量計量技術
點擊次數：642 發布時間：2020-12-20 11:19:20
國內普遍使用的*經典的天然氣計量方法是體積流量計量，指計量一定時間內流經封閉管道橫截面的天然氣體積流量。

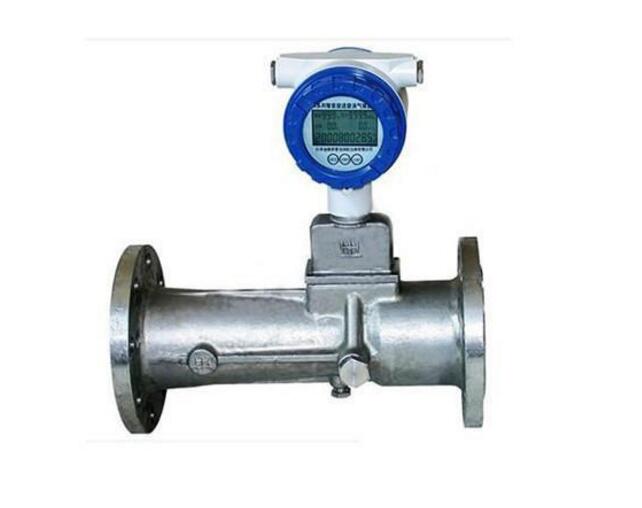

隨著天然氣在一次能源中的比例逐年增長，天然氣流量計的使用數量急劇增加，品種日益增多，常用的用于天然氣體積流量計量的儀表包括差壓式流量計（如孔板）、速度式流量計（如渦輪流量計）、容積式流量計（如羅茨流量計）等。 由于用于天然氣貿易計量的天然氣流量儀表須經過嚴格的周期檢定或校準，因此很多國家都相繼建成了具有較高水平的天然氣流量標準裝置，并形成了相應
的天然氣流量量值溯源體系或傳遞系統。目前國內外天然氣體積流量標準裝置主要采用直排法和環道法兩種方式。 直排法利用輸氣管線上下游或高低壓儲氣庫之間的壓差來實現氣體直排，進而實現體積流量檢測。常用的直排法氣體流量標準裝置的類型，原理，介質和不確定度如表1所示。目前，除國家石油天然氣大流量站少數幾套標準裝置采用天然氣實流介質，并實現了壓力可在一定范圍內可調外，其他直排法標準裝置大多采用空氣作為測量介質且壓力溫度不可調節。
環道法氣體流量標準裝置利用一臺循環動力設備將低壓氣體增壓，并在檢測
管路形成一個閉環通道進行天然氣流量計檢定或校準工作。所采用的介質氣體有天然氣、空氣、二氧化碳等。環道法天然氣流量標準裝置對外部氣源的依賴性小，可在一定范圍內實現壓力和溫度控制，便于在所需要的特定的溫度壓力條件下進行流量計檢定或校準，氣體也可以根據需要進行更換，因此表現出較好的應用前景。從二十世紀90年代起，在美國、加拿大、歐洲相繼建成了氣體環道用于氣
體流量儀表的檢測,達到的不確定度在0.15%~0.27%(k=2)之間。我國的氣體環道起步較晚，直到近幾年才開始關注其在天然氣流量儀表檢測中的應用價值，并在北
京、內蒙、武漢等地開始規劃建設此類氣體流量標準裝置，望盡快實現突破和應用。 值得一提的是，近幾年壓縮天然氣（
CNG）和液化天然氣（LNG
）快速發展，國內CNG和LNG加氣機普遍采用質量流量計進行流量計量。加氣機的檢定也普
遍開始采用與國際標準一致的質量流量(kg)為計量單位，由此促進了天然氣質量流量計量的發展。基于質量計量的天然氣標準裝置主要包括質量法氣體流量標準
裝置和標準表法氣體流量標準裝置。前者利用電子天平作為主標準器，主要用于送檢加氣機和加氣機檢定裝置的檢定/校準，后者主要采用質量流量計作為主標準器，用于加氣機的現場檢定。
以上就是關于天然氣流量計量技術的介紹，希望能對大家有幫助。
